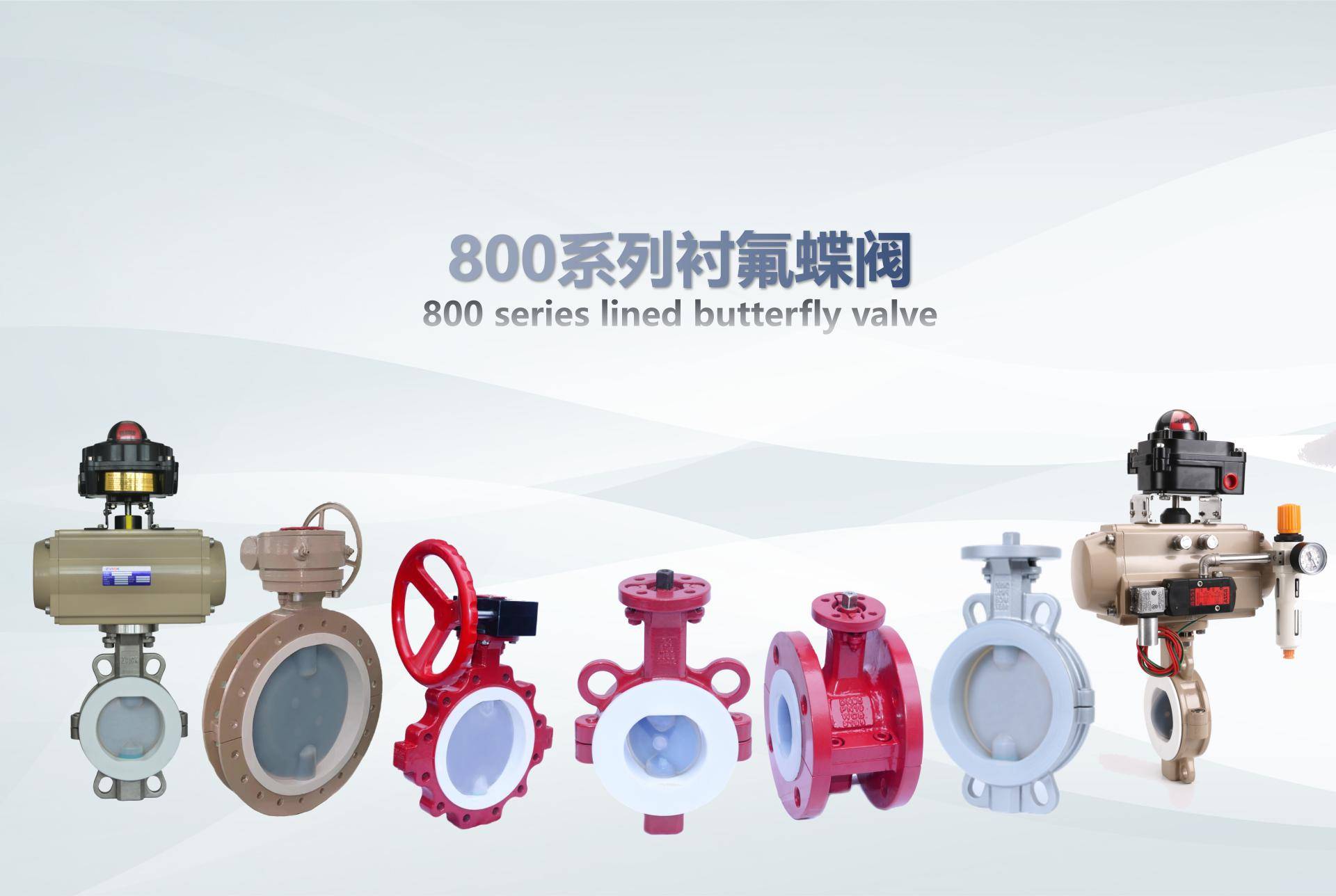

800系列衬氟蝶阀

         800 series lined butterfly valve

      设计特色 Design features

                     ◆阀杆内衬

        ◆阀座弹性补偿

        ◆填料采用V型设计

        ◆上下阀杆填料可调

        ◆可实现等百分比流量调节

技术参数 Technical parameter                                                                                       主要材质 Main materials

      ◆型号Model：800（对夹式）、805（法兰式）、806（支耳式）系列          ◆阀体材质Body material：WCB衬氟、CF8衬氟、CF8M衬氟、CF3M衬氟

      ◆尺寸 Size：DN50~1000；2"～40〞                             ◆阀板材质Disc material：WCB衬氟、CF8衬氟、CF8M衬氟、CF3M衬氟

      ◆压力等级Pressure rating ：PN10、PN16、150LB                    ◆阀杆材质Stem material：WCB衬氟、CF8衬氟、CF8M衬氟、CF3M衬氟

      ◆内衬厚度Lined Thickness：2.5~5mm                            ◆阀座材质Seat material：PTFE、F46、PFA

      ◆温度范围Working temperature：-29℃~+200℃                      ◆衬氟材料Lined material：F46、PFA

      ◆连接方式End Connections：对夹式、法兰式、支耳式

      ◆法兰标准Flange standard：HG/T20592-2009

      ◆执行标准Flange Dimensions：GB、ASME、DIN

      ◆泄漏等级 Leakage Class：ANSI VI

应用 Application

适用介质Applicable medium：水、油、气、食品、药品、化学制剂以及有腐蚀性的介质等

应用行业Applicable industry：石油、化工、石化、冶金、轻工、炼油、电厂、食品、医药、造纸等
