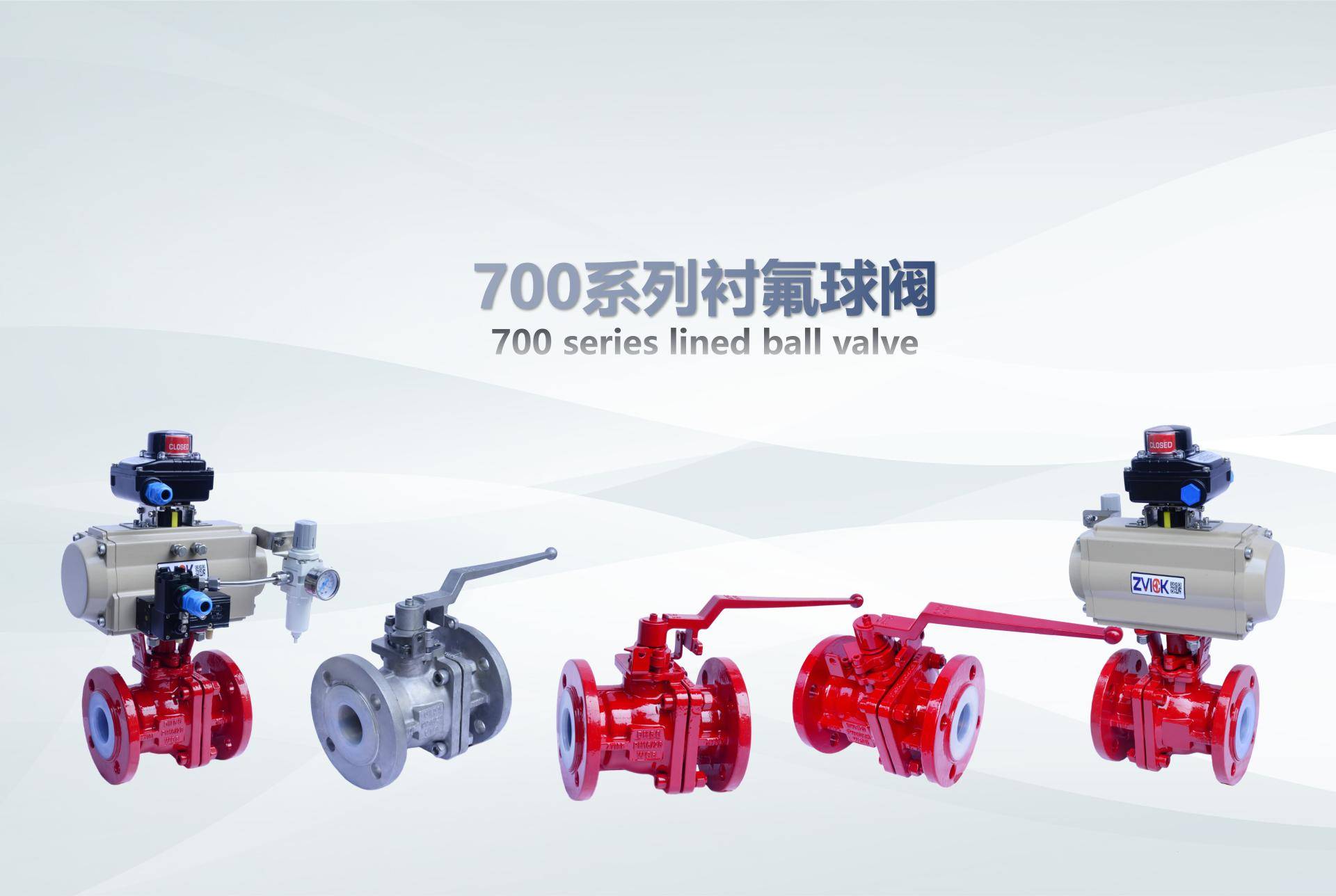

700系列低平台衬氟球阀

          700 series low platform lined ball valve

        设计特色 Design features

         ◆阀球与阀腔间隙小

         ◆全通径设计（不缩径）

         ◆阀杆采用V型四氟填料

         ◆可选用燕尾槽结构衬氟

         ◆采用模压工艺进行衬氟

         ◆阀座采用面密封设计

技术参数 Technical parameter                                                                                         主要材质 Main materials

       ◆尺寸 Size：DN15~300；1/2〞～12〞                            ◆阀体材质Body material：WCB衬氟、CF8衬氟、CF8M衬氟、CF3M衬氟

      ◆压力等级Pressure rating ：PN10、PN16、PN25、150LB                 ◆阀球材质Ball material：WCB衬氟、CF8衬氟、CF8M衬氟、CF3M衬氟

      ◆温度范围Working temperature：-29℃~+200℃                      ◆阀杆材质Stem material：WCB衬氟、CF8衬氟、CF8M衬氟、CF3M衬氟

      ◆内衬厚度Lined Thickness：2.5~5mm                            ◆阀座材质Seat material：PTFE、RPTFE

      ◆阀芯结构Ball strcture：O型球、V型球                          ◆衬氟材料Lined material：F46、PFA

      ◆连接方式End Connections：法兰式连接

      ◆法兰标准Flange standard：HG/T20592-2009

      ◆执行标准Flange Dimensions：GB、ASME、DIN

      ◆泄漏等级 Leakage Class：ANSI VI

应用 Application

适用介质Applicable medium：水、油、气、食品、药品、化学制剂以及强酸强碱腐蚀性介质等

应用行业Applicable industry：石油、化工、石化、冶金、轻工、炼油、电厂、食品、医药、造纸等
